DC電源解析システム/CX3324A

最終更新日2026年7月30日

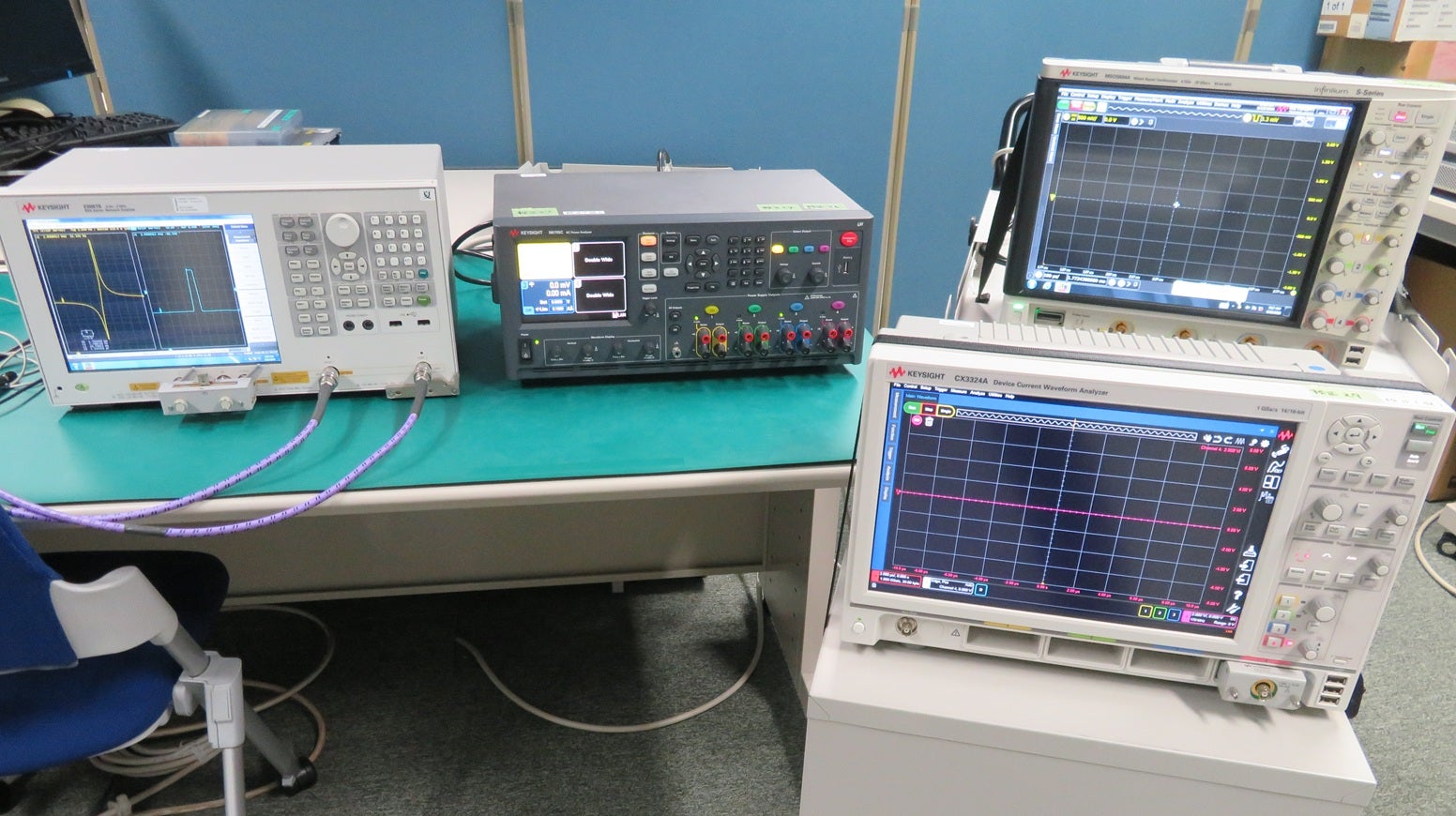

DC電源解析システムの外観

用途: 電源ノイズ解析、電流波形解析、電源インピーダンス測定、電源過渡応答評価（USB-PD等の突入電流、OCP/OVP）、バッテリー駆動機器の動作確認
仕様: 電流波形アナライザ（CX3324A）
帯域幅：200MHz、電流測定範囲：100pA～10A（使用センサにより変化）、チャネル数：アナログ4／デジタル8
DC電源アナライザ（N6705C）
出力定格：電圧：60V（ch1）/20V（ch3）、電流：20A（ch1）/8A（ch3）、電力：300W（ch1）/80W（ch3）、チャネル数：2（最大4）
Mixed Signalオシロスコープ（MSOS604A）
帯域幅：6GHz、最大サンプルレート：20GSa/s、チャネル数：アナログ4／デジタル16
ネットワークアナライザ（E5061B）
周波数：5Hz～3GHz、チャネル数：2

サービス休止のお知らせ

機器概要

分類: E：電気計測・電気安全：電子計測
担当部署: IoT通信技術グループ
導入年度: 2018
型番: CX3324A、N6705C、MSOS604A、E5061B
製造者: Keysight Technologies
備考: DC電源解析システムは、電源ラインに重畳するノイズ成分の観測・評価・解析を目的とした測定環境です。
時間領域および周波数領域の双方の観点から、電圧・電流波形に含まれるノイズの特性評価が可能です。
本システムでは、電流波形アナライザ、DC電源アナライザ、ネットワークアナライザ、Mixed Signalオシロスコープを組み合わせて使用することにより、電源回路における過渡応答、リップル・スイッチングノイズ、インピーダンス特性などの多角的な解析に対応します。
特に、電流変動を高分解能に観測することによる負荷変動解析や、周波数応答測定による電源インピーダンス評価など、電源品質に関わる詳細な評価に適しています。
お客さまご自身で操作可能な機器利用としてご利用いただけます。

設備利用	試験項目	項目コード	適用料金（税込）
設備利用	試験項目	項目コード	中小	一般
機器利用	（1）DC電源解析装置 DC電源解析システム [1時間につき]	SM1121	4,090円	8,180円
