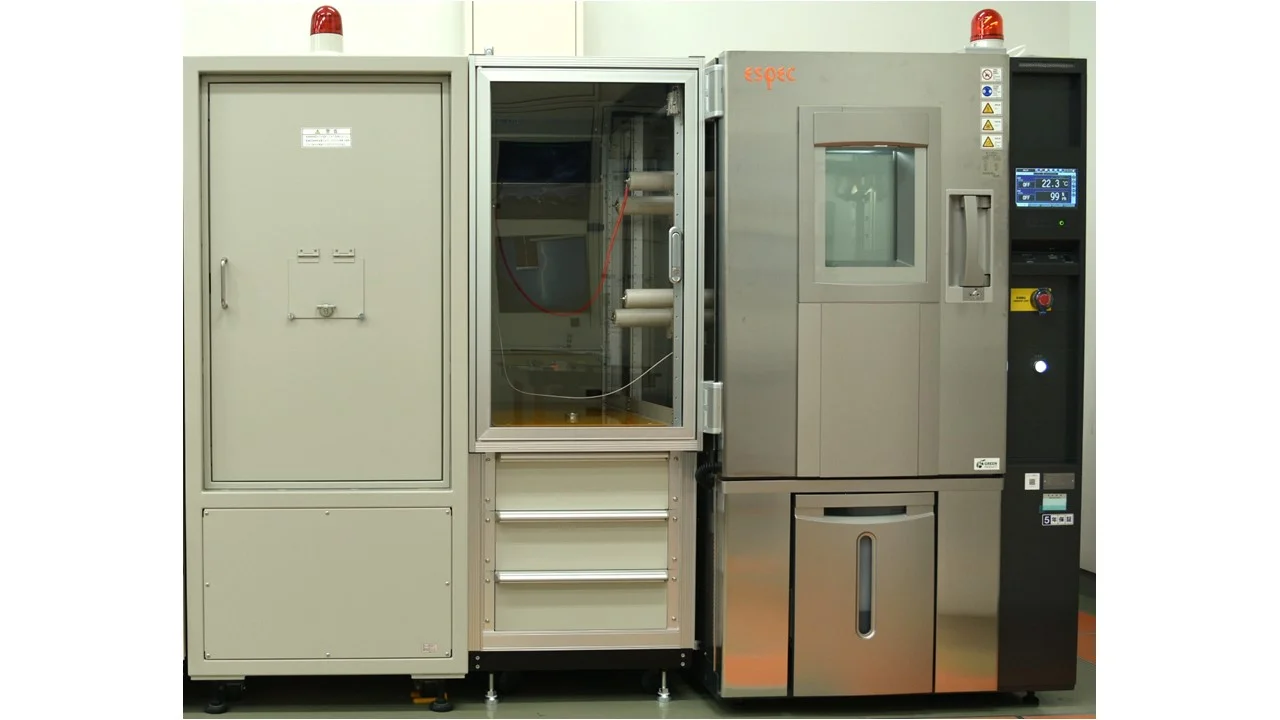

本部部分放電試験用恒温恒湿槽
最終更新日2024年11月8日
用途
任意の温湿度環境下での部分放電測定が可能です。
仕様
- 恒温恒湿槽
寸法 (内寸) ： W50 × H75× D60 (cm)
試験電圧 : 最大15 kVrms (50Hz から 1kHz)
温度範囲 : -20°C から +180°C
湿度範囲 : 20%RH から 98%RH
高圧端子 : 4本
ケーブル孔 : Φ25 (mm） - 接続用ラック
寸法 (外寸) : W57 × H160 × D100 (cm)
扉サイズ : W57 × H100 (cm) - その他 ： 部分放電試験以外の高電圧試験にも対応可
機器概要
- 分類
- E：電気計測・電気安全：電気安全・高電圧試験
- 担当部署
- 電気技術グループ
- 導入年度
- 2023
- 型番
- PR-2J(特注品)
- 製造者
- エスペック株式会社
- 対応試験規格
- 備考

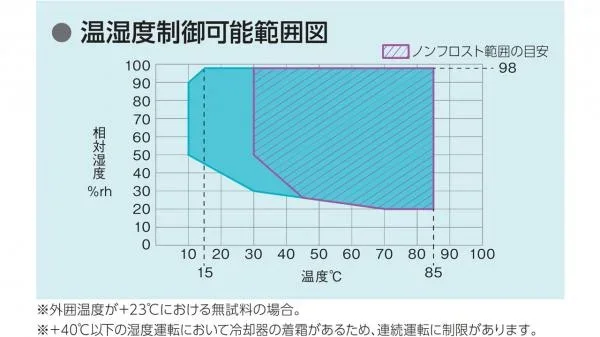

温湿度制御可能範囲(メーカーホームページより)
温湿度制御可能範囲 https://www.espec.co.jp/products/env-test/pj/（外部リンク）
ご利用の場合には、部分放電試験と組み合わせてのご利用になります。
試験料金はご利用方法に応じ、項目コードTJ17111、TJ18811の合算になります。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （7）部分放電試験 商用周波のみ 30kV以下 [1試験点につき] | TJ17111 | 4,820円 | 9,310円 |
| 依頼試験 | （8）高電圧試験の追加項目 温湿度試験（15kVまで） [1時間につき] | TJ18811 | 2,120円 | 4,250円 |
