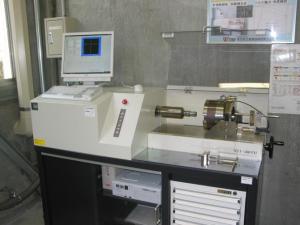

本部ねじ締付け試験機[実証試験技術G]
最終更新日2024年8月29日
用途
ねじの締付け力を測定
仕様
対応ねじ呼び径：M3 から M16 まで
試験回転速度：0.05 rpm から 40rpm まで
最大締付けトルク：500Nm
最大締付け力：100kN
最大ねじ部トルク：300Nm
※本装置は公益財団法人JKA補助事業による補助を受けて設置しています。
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：強度・衝撃
- 担当部署
- 実証試験技術グループ
- 導入年度
- 2008
- 型番
- NST-500NM
- 製造者
- 日本計測システム株式会社
- 対応試験規格
- 備考
都内中小企業に対し、より質の高いサービスの供給に取り組んでおります。そのニーズに応えるために最新鋭の試験機器を導入する必要があり、財団法人JKAの補助金による機器整備を実施しました。
近年小型製品向けのねじ締付け試験の需要が大きくなっています。この装置は主に以下の用途で利用することができます。JIS B 1084、ISO16047の標準規格に規定された測定項目の試験
- 締付け軸力
- 締付けトルク
- ねじ部トルク
- 締付け回転角
- ボルト伸びの計測
JIS B 1056、JASO F 106-96に規定された「プリベリングトルク試験」
- 保証荷重試験
- 初回試験
- 反復試験
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （5）性能試験 締付け試験 [1件につき] | T315311 | 4,380円 | 9,580円 |
| 依頼試験 | （3）金属材料のねじり試験 [1試料につき] | T213111 | 5,930円 | 8,500円 |
03-5530-2193
