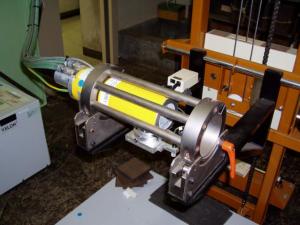

本部X線検査装置 [計測分析技術G-2]
最終更新日2024年10月8日
用途
X線非破壊試験
仕様
管電圧：10kVから160kVまで
X線管出力：0.64/3.0kW
機器概要
- 分類
- B：非破壊検査
- 担当部署
- 計測分析技術グループ
- 導入年度
- 2007
- 型番
- MG165/4.5
- 製造者
- エクスロン・インターナショナル株式会社
- 対応試験規格
- JIS Z 3104 ／ JIS Z 3105 ／ JIS Z 2306 ／ JIS Z 3110
- 備考
管電圧が7.5kVから160kVまで可変なので、1mmtから20mmtの鉄板の透過写真を撮影できます。焦点サイズを小さくできるのでMG452より鮮明な画像が得られます。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （1）エックス線透過試験 工業用サイズ [1撮影につき] | TD11111 | 5,550円 | 12,200円 |
| 依頼試験 | （1）エックス線透過試験 四つ切サイズ [1撮影につき] | TD11211 | 6,320円 | 12,710円 |
| 依頼試験 | （1）エックス線透過試験 四つ切サイズ CR撮影によるもの [1撮影につき] | TD11221 | 4,700円 | 9,410円 |
| 依頼試験 | （1）エックス線透過試験 半切サイズ [1撮影につき] | TD11311 | 8,420円 | 13,480円 |
| 依頼試験 | （1）エックス線透過試験 半切サイズ CR撮影によるもの [1撮影につき] | TD11321 | 4,700円 | 9,410円 |
| 依頼試験 | （3）エックス線照射 [10分につき] | TD13111 | 940円 | 1,880円 |
03-5530-2646
