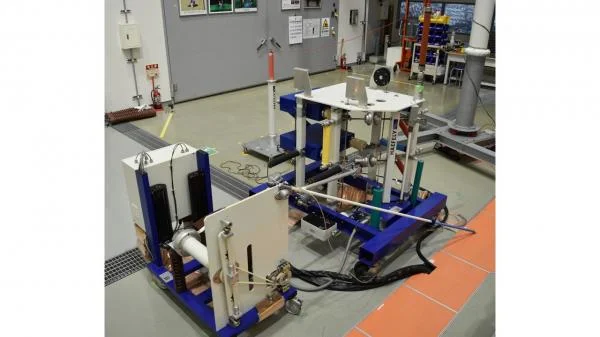

本部200kV雷インパルス電圧発生装置
最終更新日2024年8月29日
用途
電気機器や絶縁支持物の雷などの異常電圧に対する絶縁性能を試験
仕様
- 発生電圧波形：
・標準雷インパルス電圧：1.2/50μs
・開閉インパルス電圧：250/2500μs - 出力電圧：
・1.2/50μs ±20kV～±180kV
・250/2500μs ±20kV～±180kV
機器概要
- 分類
- E：電気計測・電気安全：電気安全・高電圧試験
- 担当部署
- 電気技術グループ
- 導入年度
- 2011
- 型番
- SGSA200-10
- 製造者
- スイス へフリー社
- 対応試験規格
- IEC 60060-1 ／ JEC-0203 ／ JEC-0204
- 備考
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （3）雷インパルス耐電圧試験（空気中） 20kVを超え200kV以下 [1試験点につき] | TJ13121 | 5,760円 | 11,520円 |
| 依頼試験 | （5）雷インパルス絶縁破壊試験（空気中） 1,200kV以下 [1試験点につき] | TJ15111 | 10,920円 | 21,840円 |
| 依頼試験 | （3）雷インパルス耐電圧試験（空気中） オシロスコープの波形図出力 [1枚につき] | TJ13211 | 630円 | 1,270円 |
