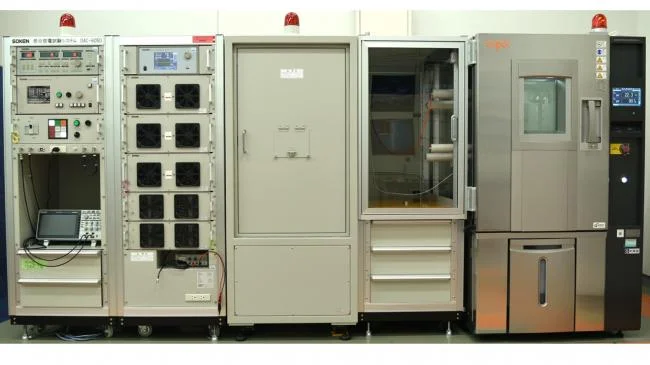

本部部分放電測定装置
最終更新日2024年8月29日
用途
電気機器、電子部品、電気絶縁材料などで発生する部分放電を定量的に測定、評価することができます。
試験品のサイズや試験の種類に応じて、シールドボックス、シールドルーム、または恒温恒湿槽を選択して使用します。
測定はパソコンを使用して自動測定で行い、測定結果はグラフとして出力します。
仕様
項目 | 仕様 | |
|---|---|---|
| 制御部 | 電源コントローラー | : DAC-WTC-2 |
| シールドボックス | 寸法(内寸) 試験電圧 部分放電検出器 結合コンデンサ | : W55 × H95 × D70 (cm) : 最大15 kVrms (50Hz から 1kHz) : DAC-PDE-2 : DAC-LCC-15 (相当品） |
| シールドルーム | 試験電圧 部分放電検出器 結合コンデンサ 依頼品の最大サイズ | : 最大30 kVrms (50/60Hz) : DAC-PDE-6 : DAC-LCC-30 : 約1m角 |
| 恒温恒湿槽 | 部分放電試験用恒温恒湿槽のページに詳細を記載 | |
| ソフトウェア | V-Q試験 (印加電圧-放電電荷量特性) T-Q試験 (印加時間-放電電荷量特性) N-Q試験 (発生頻度-放電電荷量特性) | |
| 試験治具 | 部分放電試験用試験治具のページに詳細を記載 | |
| その他 | 試験規格 測定時のノイズレベル 最小測定電圧刻み | : JEC-0401 部分放電測定 : 10pC程度 : 20V程度 |
機器概要
- 分類
- E：電気計測・電気安全：電気安全・高電圧試験
- 担当部署
- 電気技術グループ
- 導入年度
- 2007
- 型番
- DAC-6050
- 製造者
- 総研電気株式会社
- 対応試験規格
- JEC-0401
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （7）部分放電試験 商用周波のみ 30kV以下 [1試験点につき] | TJ17111 | 4,820円 | 9,310円 |
| 依頼試験 | （8）高電圧試験の追加項目 絶縁液体中試験（20kVまで） [1試験点につき] | TJ18711 | 3,390円 | 4,990円 |
| 依頼試験 | （8）高電圧試験の追加項目 温湿度試験（15kVまで） [1時間につき] | TJ18811 | 2,120円 | 4,250円 |
