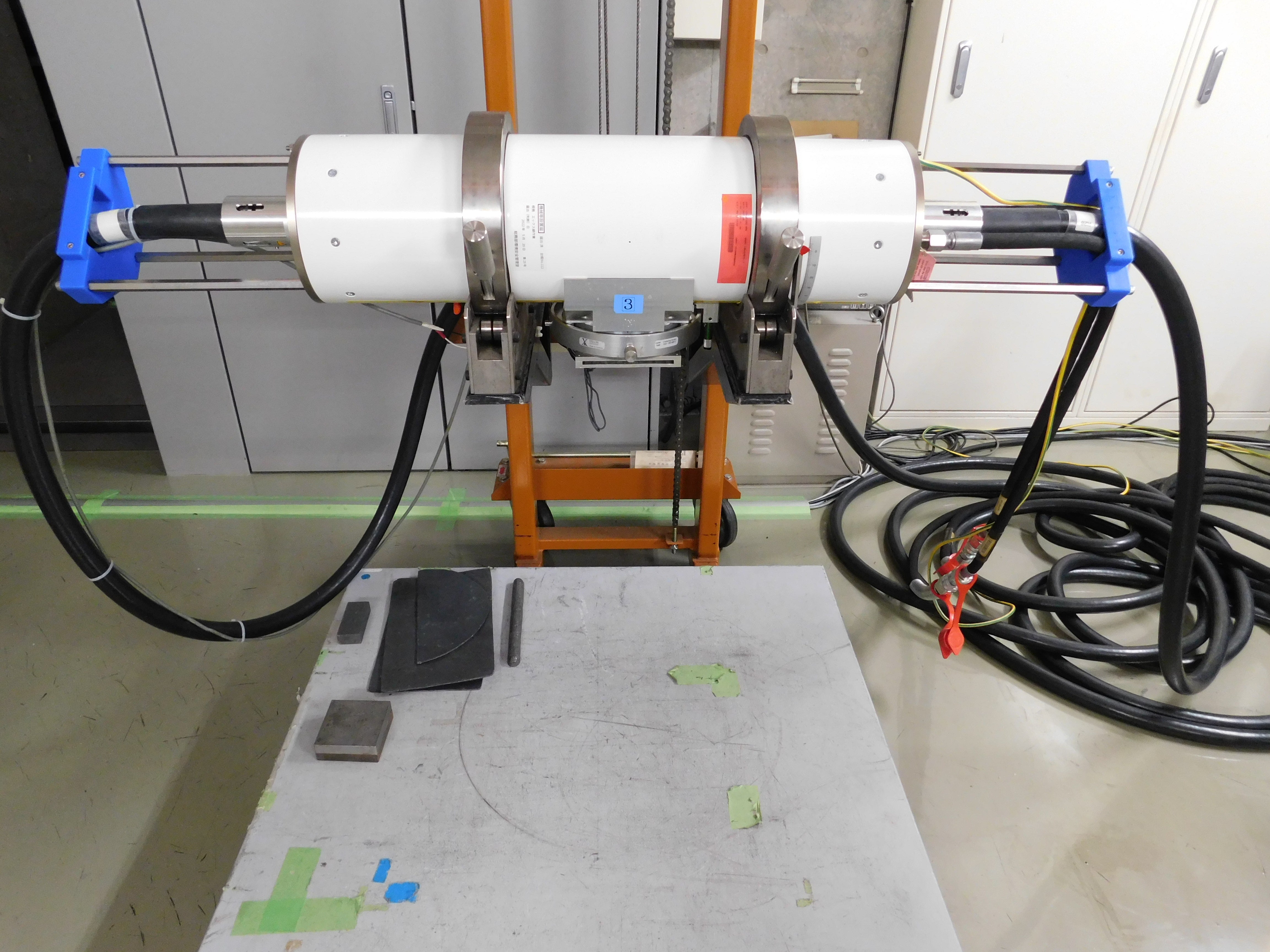

本部X線検査装置 [計測分析技術G-1]
最終更新日2024年8月29日
用途
X線非破壊試験、X線照射、鉛当量測定
仕様
管電圧：20kVから450kVまで
X線管出力：4.5kW
機器概要
- 分類
- B：非破壊検査
- 担当部署
- 計測分析技術グループ
- 導入年度
- 2022
- 型番
- MGi450
- 製造者
- コメットテクノロジーズ・ジャパン株式会社
- 対応試験規格
- JIS Z 3104 ／ JIS Z 3105 ／ JIS Z 3110 ／ JIS Z 4501 ／ JIS T 61331-1
- 備考
管電圧が20kVから450kVまで可変なので、5mmtから100mmtの鉄板の透過写真を撮影できます。また、安定したX線出力とX線線量計を利用して、X線の照射や鉛当量測定も行えます。
下記の他の依頼試験料金：14521,14522
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （1）エックス線透過試験 工業用サイズ [1撮影につき] | TD11111 | 5,550円 | 12,200円 |
| 依頼試験 | （1）エックス線透過試験 四つ切サイズ [1撮影につき] | TD11211 | 6,320円 | 12,710円 |
| 依頼試験 | （1）エックス線透過試験 四つ切サイズ CR撮影によるもの [1撮影につき] | TD11221 | 4,700円 | 9,410円 |
| 依頼試験 | （1）エックス線透過試験 半切サイズ [1撮影につき] | TD11311 | 8,420円 | 13,480円 |
| 依頼試験 | （1）エックス線透過試験 半切サイズ CR撮影によるもの [1撮影につき] | TD11321 | 4,700円 | 9,410円 |
| 依頼試験 | （2）線量測定 鉛当量測定（JISZ4501） [1試料につき] | TD12111 | 3,260円 | 4,380円 |
| 依頼試験 | （2）線量測定 鉛当量測定（JISZ4501） （同一測定の追加） [1試料につき] | TD12112 | 740円 | 1,530円 |
| 依頼試験 | （2）線量測定 鉛当量測定（JIST61331-1） [1試料につき] | TD12211 | 3,710円 | 5,280円 |
| 依頼試験 | （2）線量測定 鉛当量測定（JIST61331-1） （同一測定の追加） [1試料につき] | TD12212 | 900円 | 1,710円 |
| 依頼試験 | （2）線量測定 その他 [1試料につき] | TD12311 | 3,120円 | 4,210円 |
| 依頼試験 | （2）線量測定 その他 （同一測定の追加） [1試料につき] | TD12312 | 870円 | 1,680円 |
| 依頼試験 | （3）エックス線照射 [10分につき] | TD13111 | 940円 | 1,880円 |
