English 機器利用可能
本部

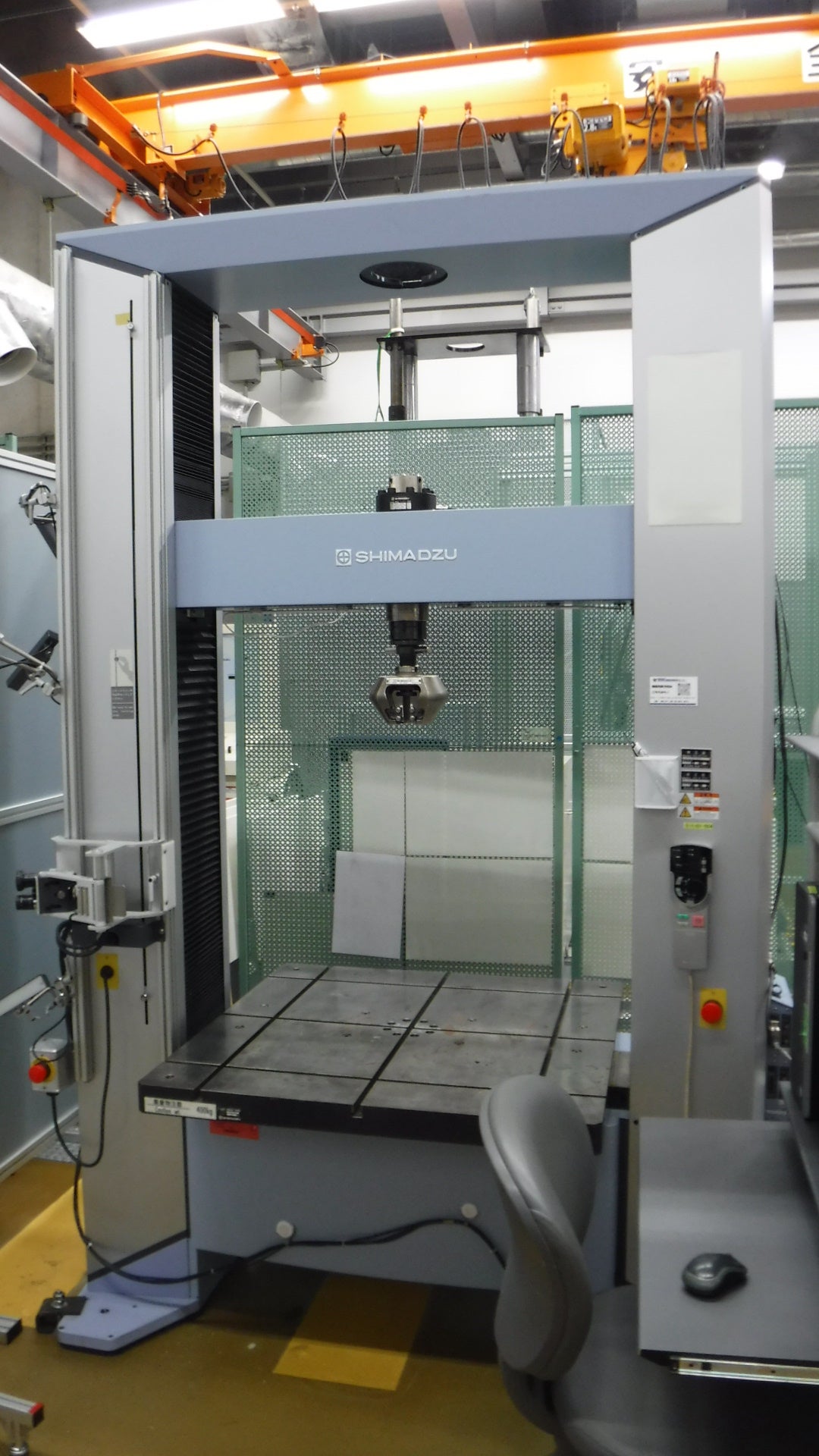

本部万能試験機（100kN-中型）［実証試験技術G］
最終更新日2025年4月30日
用途
金属材料および製品の引張、圧縮、曲げ強度測定
仕様
最大荷重：100kN
引張ストローク：1100mm
有効試験幅：950mm
最大試験速度：1000mm/min
試料保持寸法：
平板/厚さ20mm以下、幅39mm以下
丸棒/直径4mmから26mm
定盤寸法 [PDF]
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：強度・衝撃
- 担当部署
- 実証試験技術グループ
- 導入年度
- 型番
- AG-W Plus100kN
- 製造者
- 株式会社島津製作所
- 対応試験規格
- JIS Z2241
- 備考
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （1）機器利用指導 [30分につき] | M11 | 1,130円 | 2,260円 |
| 機器利用 | （1）機器利用準備 [30分につき] | M12 | 1,130円 | 2,260円 |
| 機器利用 | （1）万能試験機 万能試験機（100kN） [1時間につき] | S11111 | 1,210円 | 2,430円 |
| 機器利用 | （1）万能試験機 動ひずみ計 [1時間につき] | S11141 | 380円 | 760円 |
| 機器利用 | （1）万能試験機 ひずみゲージ ＜消耗品＞ [1枚につき] | S1115S | 520円 | 520円 |
| 機器利用 | （3）光学式記録メディア CD又はDVD ＜消耗品＞ [1枚につき] | M3S | 50円 | 50円 |
| 依頼試験 | （1）金属材料の引張試験 500kN以下の試験機による 耐力測定を伴わないもの [1試料につき] | T211111 | 2,740円 | 6,330円 |
| 依頼試験 | （1）金属材料の引張試験 500kN以下の試験機による 耐力測定を伴うもの [1試料につき] | T211121 | 6,630円 | 12,380円 |
| 依頼試験 | （2）製品の荷重試験 500kN以下の試験機による たわみ測定を伴わないもの [1試料につき] | T212111 | 3,400円 | 7,330円 |
| 依頼試験 | （2）製品の荷重試験 500kN以下の試験機による たわみ測定を伴うもの [1試料につき] | T212121 | 8,020円 | 10,590円 |
03-5530-2193
