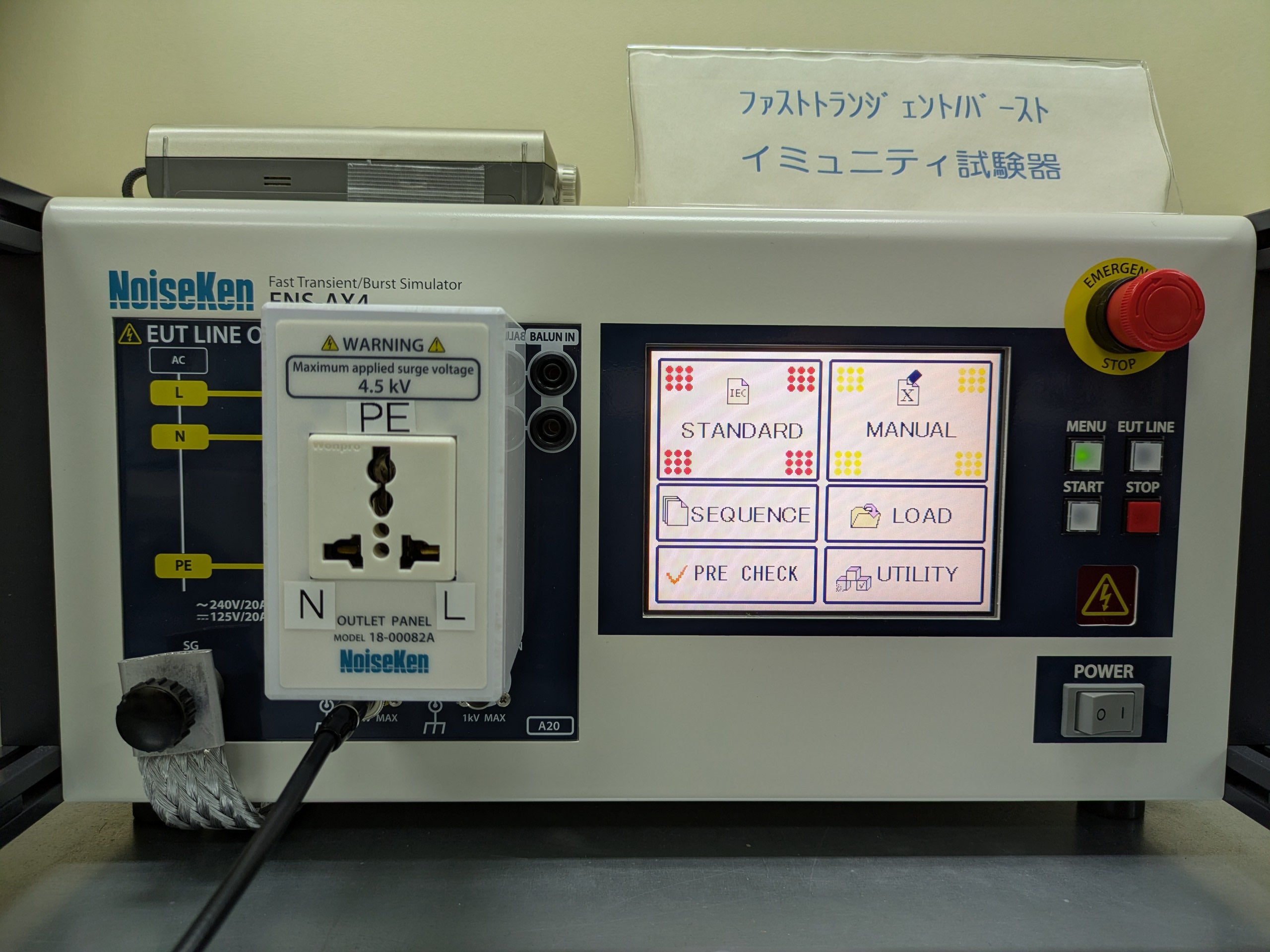

ファスト・トランジェント／バースト試験システム

接点による電力の開閉によって生じるような過渡妨害に対するイミュニティ評価

対応規格：IEC61000-4-4
試験電圧：120 V ～ 4.5 kV （10Vステップ）
パルス周波数：100 Hz ～ 2000 kHz
バースト周期：10 ～ 1000 ms
パルス数：1 ～ 1000 個
出力インピーダンス：50 Ω
結合モード：コモンモード
対応ポート：単相AC、DC、信号線
許容電流： AC/DC 16 A

※ただし出力波形既定の仕様範囲は以下の通り
試験電圧：250 V ～ 4 kV
パルス周波数：5 kHz ～ 100 kHz

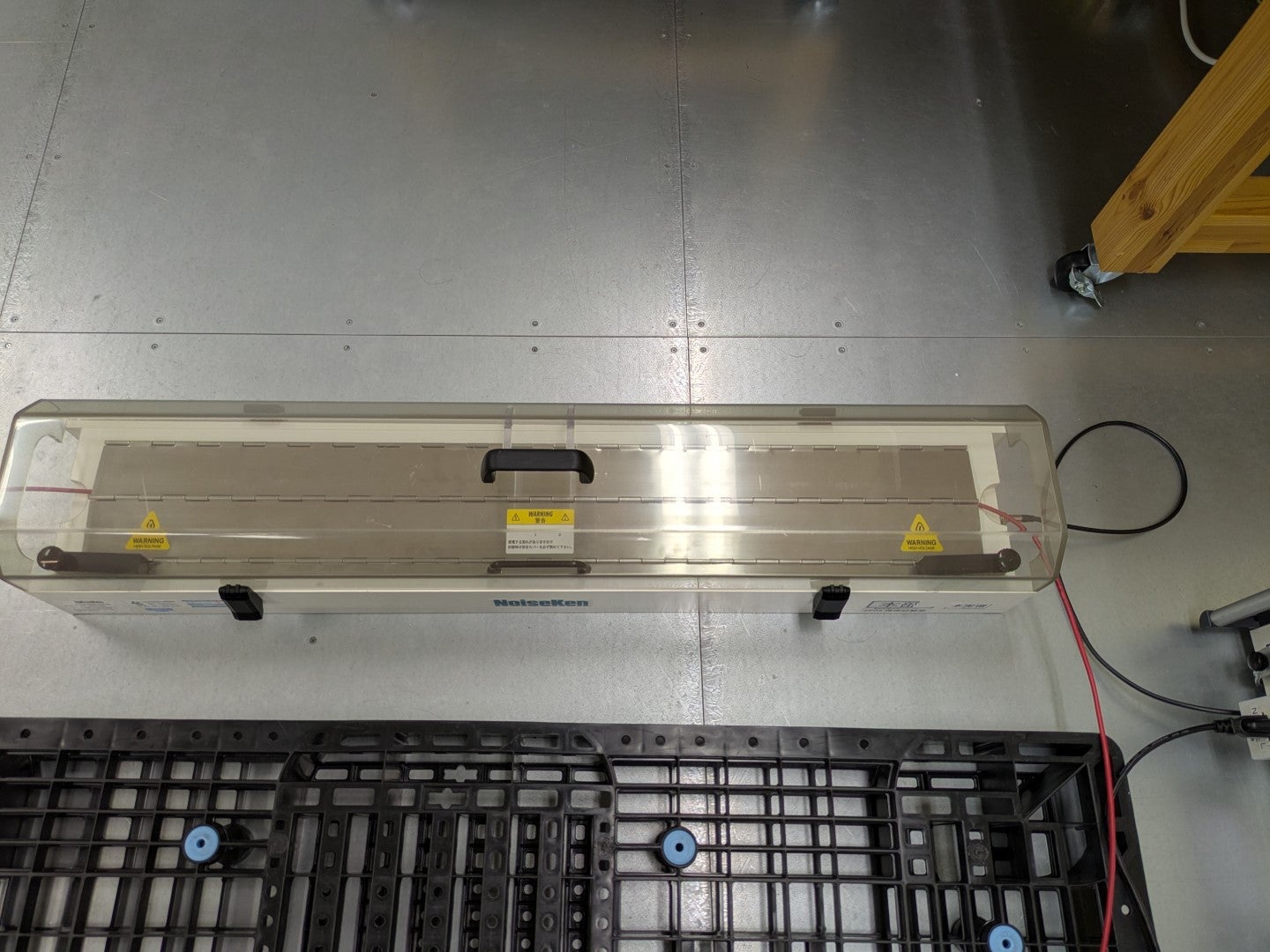

信号線印加用の容量性結合クランプの長さは1mであり、短いケーブルに対しては試験できないことにご注意ください。
