English 機器利用可能
本部

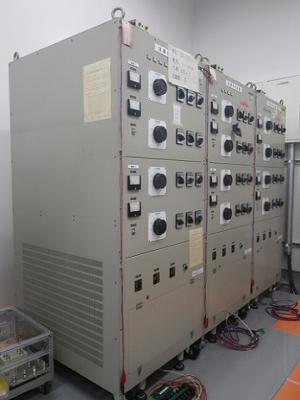

本部誘導負荷装置
最終更新日2024年10月16日
用途
温度上昇試験、開閉試験など
仕様
1台あたりの仕様（最大6台まで組み合わせて使用可能）
- 容量：4,500 VA
- 相数：単相2線
- 電圧：50 Vから150 Vまで
- 電流：1 Aから30 Aまで
- 力率：0.3から1まで
※負荷のダイヤル調整は必ず試験電圧をOFFにしてから行ってください。
機器概要
- 分類
- E：電気計測・電気安全：電源・負荷・電源計測
- 担当部署
- 電気技術グループ
- 導入年度
- 1995
- 型番
- SRL-30WS
- 製造者
- 山菱電機株式会社
- 対応試験規格
- 備考
下記記載の料金は一例で、試験内容により変わります。
本装置は定期校正を実施しておりません。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （12）可変抵抗器 誘導負荷 [1時間につき] | S82321 | 1,150円 | 2,260円 |
| 依頼試験 | （5）温度上昇試験 100A以下 [1試験点につき] | TH15111 | 6,100円 | 10,520円 |
| 依頼試験 | （5）温度上昇試験 100A以下（同一試験の追加） [1試験点につき] | TH15112 | 1,770円 | 2,620円 |
| 依頼試験 | （6）開閉試験 [5000回につき] | TH16111 | 11,230円 | 15,250円 |
| 依頼試験 | （6）開閉試験 （同一試験の追加） [5000回につき] | TH16112 | 6,200円 | 8,660円 |
