本部

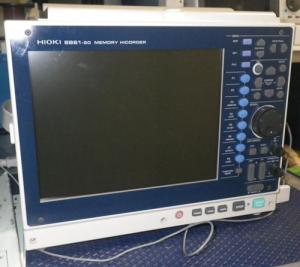

本部高速度機器解析装置
最終更新日2024年8月29日
用途
波形の高速記録、波形の実時間記録、波形の実時間記録及び高速記録、周波数解析など
仕様
絶縁入力 20 MS/sデジタルオシロスコープ
電圧レンジ（12レンジ）：5 mV/divから20 V/div
レンジ分解能：レンジの100分の1
最大入力電圧：DC 400 V
周波数帯域：DCから10 MHzまで
時間軸レンジ（26レンジ）：5 us/divから5 min/div
サンプリング周期：レンジの100分の1
校正周期：1年
機器概要
- 分類
- E：電気計測・電気安全：電源・負荷・電源計測
- 担当部署
- 電気技術グループ
- 導入年度
- 2011
- 型番
- 8861-50
- 製造者
- 日置電機株式会社
- 対応試験規格
- 備考
サンプリングレートおよび使用チャンネル数によって、測定できる時間（期間）が異なります。
また、実時間記録と高速記録を同時に行うと、測定できる時間（期間）が短くなります。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （37）オシロスコープ 高速度機器解析 [1時間につき] | S85151 | 1,180円 | 2,280円 |
