English 機器利用可能
本部

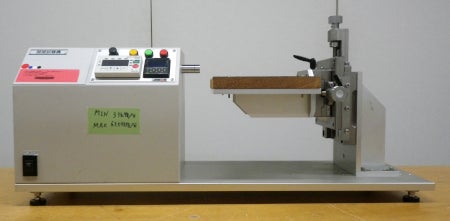

本部開閉試験装置
最終更新日2024年10月21日
用途
スイッチ、開閉機器等の開閉試験
仕様
| 開閉（ストローク往復）速度 | 10から60 回/分 |
|---|---|
| 最大ストローク | 75 mm（1軸方向の往復動作のみ可） |
| 最大押し荷重 | 100 N |
| 最大開閉回数 | 999,999 回 |
| 加圧シャフト直径 | 19 mm |
| 加圧シャフト先端形状 | ストローク方向にM6深さ20 mmのねじ穴 |
機器概要
- 分類
- E：電気計測・電気安全：電気安全・高電圧試験
- 担当部署
- 電気技術グループ
- 導入年度
- 2011
- 型番
- 特注品
- 製造者
- アイコーエンジニアリング株式会社
- 対応試験規格
- 備考
依頼試験では、開閉動作の実施のみのご対応となります。
試験前後、試験中での動作確認などは実施しておりませんので、ご留意ください。本装置は、単純な往復運動を繰り返すものであるため、すべてのスイッチを試験できるわけではありません。
また、試験品固定用の治具や試験品接触部の治具などはお客さまご用意となります。下記ページの「17.1.6. 開閉試験 [PDF]」が参考資料となりますので、ご覧ください。
本装置は定期校正を実施しておりません。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （13）開閉試験装置 [1時間につき] | S82411 | 580円 | 820円 |
| 依頼試験 | （6）開閉試験 [5000回につき] | TH16111 | 11,230円 | 15,250円 |
| 依頼試験 | （6）開閉試験 （同一試験の追加） [5000回につき] | TH16112 | 6,200円 | 8,660円 |
03-5530-2560
