本部

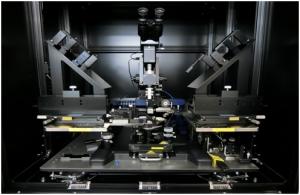

本部ミリ波プローブステーション
最終更新日2024年10月28日
用途
プローブニードルを用いたウエハーや基板のI-V特性測定、高周波特性測定など
仕様
150mm(6インチ)マニュアルプローバ
ステージ移動範囲: 155mm×155mm
ステージZ軸調整範囲: 10mm
ステージθ移動範囲: 360°
室温から200℃の温度特性試験(A150ホットチャック(ATT System製)使用時)
機器概要
- 分類
- E：電気計測・電気安全：電気標準・校正、その他
- 担当部署
- 通信技術グループ
- 導入年度
- 2017
- 型番
- EPS150MMW
- 製造者
- カスケードマイクロテック
- 対応試験規格
- 備考
プローブニードルおよびそれに適合した校正基板は、お客様がご用意ください。プローブニードルの形状によっては測定エリアが減少する可能性があります。
お客様ご自身で操作可能な機器利用としてご利用いただけます。操作方法がわからない方は担当職員までご相談ください。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （39）ネットワークアナライザ ミリ波プローブステーション [1時間につき] | S85351 | 880円 | 1,770円 |
03-5530-2540
