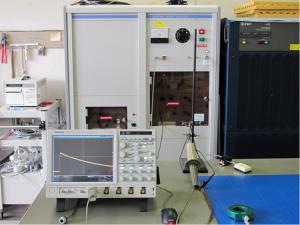

本部雷サージ試験器［電気技術G］
最終更新日2024年8月29日
用途
電子機器の雷サージなどの過渡的な異常電圧電流に対する耐性を検証する
仕様
【電圧サージ発生部】
発生電圧波形：
- 1.2/50μs ±20kVまで
- 10/200μs ±20kVまで
出力インピーダンス： 6Ω
限流抵抗 ：100Ω
【電流サージ発生部】
発生電流波形：
- 8/20μs ±4kAまで
出力インピーダンス： 5Ω
【AC電源ライン重畳部】
供試体用AC 電源ライン容量： 240V 20A
機器概要
- 分類
- E：電気計測・電気安全：電気安全・高電圧試験
- 担当部署
- 電気技術グループ
- 導入年度
- 2011
- 型番
- LSS-720C
- 製造者
- 株式会社ノイズ研究所
- 対応試験規格
- JEC-0203
- 備考
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （3）雷インパルス耐電圧試験（空気中） 20kV以下 [1試験点につき] | TJ13111 | 4,720円 | 7,830円 |
| 依頼試験 | （3）雷インパルス耐電圧試験（空気中） オシロスコープの波形図出力 [1枚につき] | TJ13211 | 630円 | 1,270円 |
| 依頼試験 | （8）高電圧試験の追加項目 電源重畳試験 [1試験点につき] | TJ18311 | 1,000円 | 2,000円 |
