本部

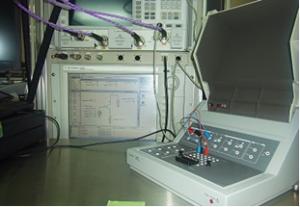

本部半導体パラメータアナライザ
最終更新日2024年10月28日
用途
デバイス、材料、半導体、パッシブ/アクティブコンポーネントなどの電気特性評価
仕様
機能： I-V特性、C-V特性、パルスドI-V特性評価、インピーダンスアナライザ4294Aとの組み合わせによるインピーダンス測定
< スロット構成 >
- B1500Aメインフレーム（GNDU+ADC）
- B1510A高電力ソース/モニタ・ユニット（HPSMU）x2units
（Max ±200V, ±1A, 20W） - B1517A高分解能ソース/モニタ・ユニット（HRSMU）x2units
（Max ±100V, ±100mA, 2W） - B1514A 50 s パルス・ミディアム電流ソース/メジャメント・ユニット(MCSMU)
< アクセサリ >
- 16442Bテストフィクスチャ
機器概要
- 分類
- E：電気計測・電気安全：材料・インピーダンス測定
- 担当部署
- 通信技術グループ
- 導入年度
- 2010
- 型番
- B1500A
- 製造者
- キーサイト・テクノロジー
- 対応試験規格
- 備考
お客様ご自身で操作可能な機器利用としてご利用いただけます。
操作方法が分からない方は担当職員にご相談ください。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （31）半導体パラメータアナライザ [1時間につき] | S84411 | 360円 | 720円 |
