本部

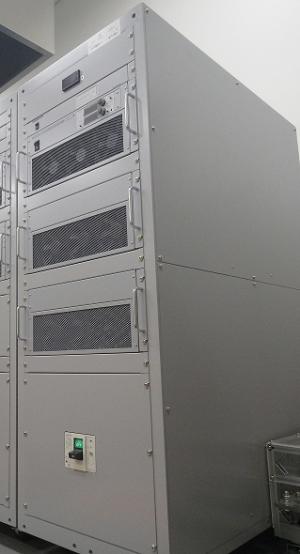

本部直流大電流電源装置
最終更新日2024年8月29日
用途
過電流試験、温度上昇試験等
仕様
直流
- 定格出力電力：36 kW
- 出力電圧：0から10 Vまで
- 出力電流：0から3,600 Aまで（2秒以内）、0から1,000 Aまで（連続通電時）
- 出力端子から接続されている電線：MLFC325 sq（M12圧着端子）
110度許容電流が994Aのため、許容電流以上の電流通電時には、連続通電は認められませんので、ご留意ください。
機器概要
- 分類
- E：電気計測・電気安全：電源・負荷・電源計測
- 担当部署
- 電気技術グループ
- 導入年度
- 2011
- 型番
- HX010-3600
- 製造者
- 株式会社高砂製作所
- 対応試験規格
- 備考
本装置と試験品との接続用配線材はお客さまご用意となります。
本装置との接続は出力電線に直接（M12）または端子台（M6×3、M8×2、M10×2、M12×2）となります。
接続できるように配線材の末端処理していただく必要があります。実験室環境保護のため、耐熱治具などをご用意していただく必要がある場合がございます。
実験室環境は以下の資料をご確認ください。
本装置は定期校正を実施しておりませんので、実際の出力を確認、調整したい場合は、
別途校正された測定器を利用して測定する必要がございます。TIRI NEWS（2016年 11月号）[PDF]に掲載されておりますので、ぜひご覧ください。
（掲載内容は発行当時の情報となります。）
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （4）直流大電流電源 [1時間につき] | S71411 | 1,270円 | 2,540円 |
| 依頼試験 | （5）温度上昇試験 100A以下 [1試験点につき] | TH15111 | 6,100円 | 10,520円 |
| 依頼試験 | （5）温度上昇試験 100A以下（同一試験の追加） [1試験点につき] | TH15112 | 1,770円 | 2,620円 |
| 依頼試験 | （5）温度上昇試験 100Aを超える [1試験点につき] | TH15121 | 8,190円 | 14,920円 |
| 依頼試験 | （5）温度上昇試験 100Aを超える（同一試験の追加） [1試験点につき] | TH15122 | 2,250円 | 4,500円 |
