走査電子顕微鏡（簡易型）［計測分析技術G］

最終更新日2024年10月24日

•

用途

製品や試料片表面の形状観察および像の撮影

仕様

観察倍率：15倍 から 30,000倍 まで（デジタルズーム：2倍、4倍）
加速電圧：5kV／15kV
観察モード：標準モード／帯電軽減モード
観察条件設定：表面／通常／高輝度
最大試料サイズ：70mm径×50mm高
検出器：高感度4分割半導体反射電子検出器
自動画像調整機能：オートスタート、オートフォーカス、オート輝度
画像メモリ画素：640×480画素、1,280×960画素
画像データ保存：PC付属ハードディスク記録媒体
画像形式：BMP、TIFF、JPEG
試料可動範囲：X ±17.5mm、Y ±17.5mm
本体寸法（マニュアルステージ）：約幅300×奥行606×高さ565mm
データ表示：ミクロンマーカー、ミクロン値、倍率、日付、時間、画像番号、観察条件、観察モード、画像モード、距離（検出器下面から試料表面までの距離）、コメント入力

機器概要

分類

C：顕微鏡：走査電子顕微鏡

担当部署

計測分析技術グループ

導入年度

2010

型番

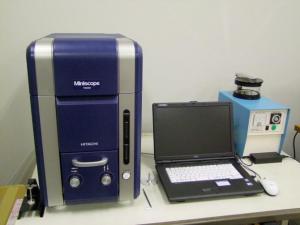

卓上顕微鏡 Miniscope TM3000

製造者

株式会社日立ハイテクノロジーズ

対応試験規格

備考

本装置は、製品などを拡大して観察するための装置です。塗装品をはじめ、様々な表面加工技術関連やその他すべての技術分野において、表面状態の観察をすることを必要とする場合に威力を発揮します。マイクロスコープに比べると、より高倍率での観察ができ、焦点深度の深い立体的な形態観察が可能です。その他にも、2点間距離・半径角度測定などの寸法計測機能を備えています。金属コーティングをせず、前処理なしで観察できる低真空観察法が採用されています。低倍率から高倍率の切り替えも瞬時に行えます。また、高感度4分割半導体反射電子検出器を採用しているため、組成情報を強調した画像や凹凸を強調した画像など、異なる画像を得ることができます。

初めてのご利用の際は初回指導（30分程度）を実施します。
データのお持ち帰りは毎回、新品のDVD-Rを購入していただきます。

料金表

設備利用	試験項目	項目コード	適用料金（税込）
			中小	一般
機器利用	（6）簡易型電子顕微鏡 簡易型電子顕微鏡 [1時間につき]	S31611	1,370円	2,990円
機器利用	（1）機器利用指導 [30分につき]	M11	1,130円	2,260円
機器利用	（3）光学式記録メディア CD又はDVD ＜消耗品＞ [1枚につき]	M3S	50円	50円
