English 機器利用可能
本部

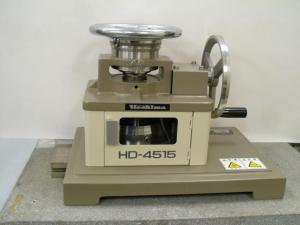

本部エリクセン試験機
最終更新日2024年10月8日
用途
塗膜のたわみ性の評価
仕様
測定範囲：0 から 18mm まで
試験片の大きさ：90mmφ
試験片の厚さ：0.1mm から 2.0mm まで
パンチ直径：20mm
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：強度・衝撃
- 担当部署
- プロセス技術グループ
- 導入年度
- 2008
- 型番
- HD-4515
- 製造者
- 株式会社上島製作所
- 対応試験規格
- JIS K5600-5-2 ／ ISO 1520
- 備考
塗料等を塗布した金属板の塗装面の裏側から、球状のパンチを徐々に押し込み、塗装面に亀裂が生じたときの押込み深さ（エリクセン値）を測定します。
衝撃試験と比べると、比較的長い時間かけて、塗膜が変形したときの割れや素地からのはがれを評価することが出来ます。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （5）塗膜物性試験機 エリクセン試験機 [1時間につき] | S11511 | 940円 | 1,900円 |
| 依頼試験 | （1）塗料の物性試験 その他の物性試験 その他の物性試験 [1特性につき] | T411611 | 1,460円 | 2,420円 |
03-5530-2630
