English 機器利用可能
本部

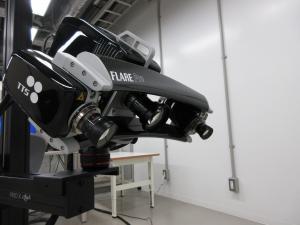

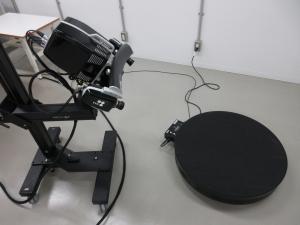

本部パターン投影式三次元デジタイザ
最終更新日2024年8月29日
用途
モデル形状のスキャンニング及び製品形状検査
仕様
画素数：16M
出力ファイル形式：STLなど
測定範囲 ：
- 70×50×20mm (X/Y平均解像度 0.015mm)
- 90×60×54mm (X/Y平均解像度 0.019mm)
- 160×110×100mm (X/Y平均解像度 0.033mm)
- 285×190×176mm (X/Y平均解像度 0.058mm)
- 460×310×280mm (X/Y平均解像度 0.094mm)
- 710×500×430mm (X/Y平均解像度 0.146mm)
- 940×700×550mm (X/Y平均解像度 0.193mm)
機器概要
- 分類
- G：形状計測・カメラ：寸法・形状計測
- 担当部署
- 機械技術グループ
- 導入年度
- 2020
- 型番
- FLARE Pro 16M
- 製造者
- 東京貿易テクノシステム
- 対応試験規格
- 備考
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （2）パターン投影式3Dデジタイザ（計測のみ） 基本料 [1時間につき] | SF1211 | 2,780円 | 5,210円 |
| 機器利用 | （2）パターン投影式3Dデジタイザ（計測のみ） 追加料 [1時間につき] | SF1212 | 1,610円 | 3,090円 |
03-5530-2570
