本部（DX推進センター）
本部（DX推進センター）衝突安全性試験機
最終更新日2024年10月8日
用途
衝突試験（強度試験） 衝突安全性試験（対人安全性試験）
仕様
試験路寸法 長さ：9m × 幅：3m
ロードセル容量 最大：5kN
牽引装置性能 牽引最大重量：250kg 牽引最高速度：10km/h
人体ダミー 型式：Q-IIIダミー 3軸加速度センサ（頭部、胸部、腰部） 変位センサ（胸部）
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：強度・衝撃
- 担当部署
- ロボット技術グループ
- 導入年度
- 2016
- 型番
- 特注品
- 製造者
- 株式会社 共和電業
- 対応試験規格
- ISO 13482 ／ JIS B8445 ／ JIS B8446
- 備考

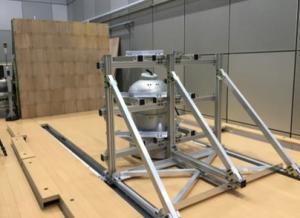

衝突安全性試験機は、ロボットの力学的エネルギーをバリアロードセルや人体ダミーに衝突させることによって、挙動や力学値を計測するための試験・計測装置です。
下記に記載された試験料金は、例で試験内容によって変わります。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （10）衝突安全性試験機 [1時間につき] | SK2111 | 8,040円 | 16,090円 |
| 機器利用 | （2）記録メディア CD又はDVD（DX推進センターにおけるもの） ＜消耗品＞ [1枚につき] | SK121S | 50円 | 50円 |
| 機器利用 | （2）記録メディア Blu-ray（DX推進センターにおけるもの） ＜消耗品＞ [1枚につき] | SK122S | 220円 | 220円 |
