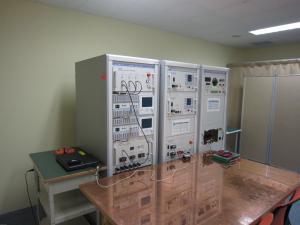

多摩テクノプラザ伝導過渡イミュニティ試験システム
最終更新日2024年8月29日
用途
車載機器の電源に高周波信号を注入し、誤動作等がないかを試験
仕様
○JASO D001-94
A-1, A-2, B-1, B-2, D-1, D-2, E
○ISO7637-2
Pulse 1, 2a, 2b, 3a, 3b, 4, 5a
○ISO16750-2
Superimposed alternating voltage
Slow decrease and increase of supply voltage
Discontinuities in supply voltage
Momentary drop in supply voltage
Reset behavior at voltage drop
Starting profile
Load dump
機器概要
- 分類
- F：EMC
- 担当部署
- 電子技術グループ
- 導入年度
- 2009
- 型番
- 車載機器用過渡サージ発生器（JASO D 001-94）： JSS-003-K1378 車載電装品用イミュニティ試験機（CDN）： ISS-7690 車載電装品用イミュニティ試験機（Pulse 1, 2a）： ISS-7610 車載電装品用イミュニティ試験機（Pulse 3a, 3b）： ISS-7630 車載電装品用イミュニティ試験機（Pulse 5a, 5b）： ISS-7650 DC変動試験機（Pulse 2b, 4）： SG-7040-K1379, AS-161-60/60
- 製造者
- 株式会社ノイズ研究所
- 対応試験規格
- JASO D 001-94 ／ ISO 7637-2 ／ ISO 16750-2
- 備考
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （8）車載サージ試験 シールドルームによる （基本料） [1時間につき] | TK18111 | 13,890円 | 24,780円 |
| 依頼試験 | （8）車載サージ試験 シールドルームによる （追加料） [30分につき] | TK18112 | 3,970円 | 7,940円 |
