English 機器利用可能
本部

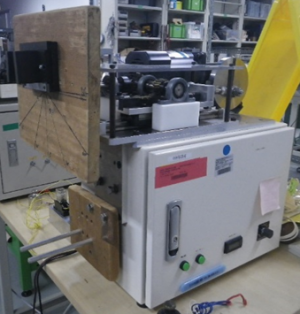

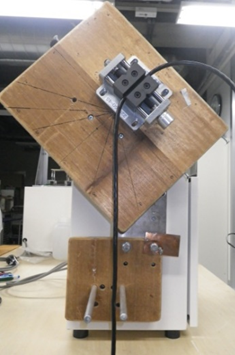

本部折り曲げ試験装置
最終更新日2024年10月21日
用途
電源電線・配線器具等を折り曲げることによって、断線・短絡しないかを評価

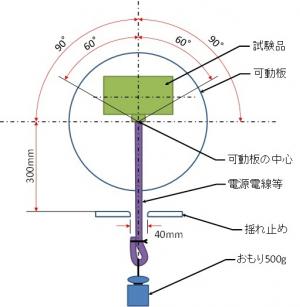

仕様
| 項目 | 範囲 | 備考 |
|---|---|---|
| 角度 | 片側180° | 速度、重さによる制限あり |
| 回数 | 左右交互におのおの1回から10万回まで | |
| 往復の速さ | 最大60 回/分 | 角度、重さによる制限あり |
| おもり | 200 g×2個、500 g×2個 | 分銅の組み合わせ可 |
機器概要
- 分類
- E：電気計測・電気安全：電気安全・高電圧試験
- 担当部署
- 電気技術グループ
- 導入年度
- 2011
- 型番
- 特注品
- 製造者
- セントラル技研工業株式会社
- 対応試験規格
- 備考
依頼試験では、電線の折り曲げのみのご対応となります。
動作確認や断線率の評価などは実施しておりませんので、ご留意ください。試験条件として、折り曲げの角度、回数、往復の速さ、おもりの重さをあらかじめ決めていただく必要があります。
また試験品となる電線は50cm程度の長さが必要です。下記依頼試験料金は、折り曲げ回数を左右おのおの1回と数えた場合の料金となります。
下記ページの「17.1.4. 折り曲げ試験 [PDF]」が参考資料となりますので、ご覧ください。
本装置は定期校正を実施しておりません。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （17）折り曲げ試験装置 [1時間につき] | S82811 | 680円 | 930円 |
| 依頼試験 | （4）折り曲げ試験 [2000回につき] | TH14111 | 5,510円 | 7,630円 |
| 依頼試験 | （4）折り曲げ試験 （同一試験の追加） [2000回につき] | TH14112 | 2,530円 | 3,460円 |
