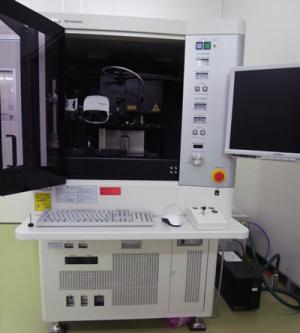

本部超高精度形状測定機
最終更新日2024年8月29日
用途
三次元座標測定機では測定することのできない小さな形状を接触式で測定可能
仕様
プローブ測定力：0.3mN から 1.0mN まで
測定精度：±0.15μm
測定範囲：X100×Y100×Z50mm
測定物設置範囲：W200×D200×H110mm
機器概要
- 分類
- G：形状計測・カメラ：寸法・形状計測
- 担当部署
- 実証試験技術グループ
- 導入年度
- 2011
- 型番
- UA3P-L400S
- 製造者
- パナソニック株式会社
- 対応試験規格
- 備考
被測定物に接触するプローブは最小で直径200μmのものを使用でき、微小な形状を超高精度に測定可能
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （1）長さ測定 超高精度形状測定機による [1測定につき] | TF11711 | 5,700円 | 11,290円 |
| 依頼試験 | （1）長さ測定 超高精度形状測定機による （同一試料の追加） [1測定につき] | TF11712 | 1,190円 | 2,350円 |
