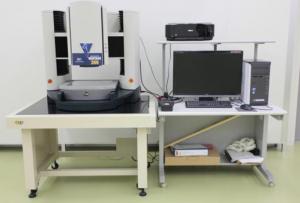

本部高精度画像測定機
最終更新日2024年10月8日
用途
XYは画像処理、Zは画像およびレーザーを用いて測定物の寸法や形状を非接触で測定
仕様
測定範囲：X300×Y300×Z230mm
測定精度：
（XY）：（1.2+4L/1000）μm
（Z）：（2.5+5L/1000）μm
（L：測定長mm）
デジタル最小表示：0.0001mm
倍率：30倍から300倍まで
レーザ測定ユニット装備
機器概要
- 分類
- G：形状計測・カメラ：寸法・形状計測
- 担当部署
- 実証試験技術グループ
- 導入年度
- 2011
- 型番
- Smart Scope Vantage 300
- 製造者
- OGP（QVI社）
- 対応試験規格
- 備考
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （1）長さ測定 高精度画像測定器による [1測定につき] | TF11311 | 4,330円 | 8,590円 |
| 依頼試験 | （1）長さ測定 高精度画像測定器による （同一試料の追加） [1測定につき] | TF11312 | 950円 | 2,090円 |
