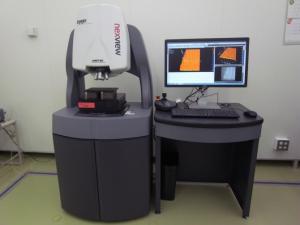

本部三次元表面形状測定機［実証試験技術G］
最終更新日2024年9月4日
用途
加工品等の段差、傾き、表面粗さなどの表面形状を走査型白色干渉法から非接触・高精度で評価する
仕様
走査型白色干渉法
準拠規格：ISO 25178
測定傾斜角度：
- 55°（鏡面）
- 86°（散乱面）
試料サイズ：W300×D300×H89 mm
機器概要
- 分類
- G：形状計測・カメラ：寸法・形状計測
- 担当部署
- 実証試験技術グループ
- 導入年度
- 2015
- 型番
- Nexview
- 製造者
- Zygo Corporation
- 対応試験規格
- 備考
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （2）形状等の測定 白色干渉計による 1ショット測定 [1測定につき] | TF12411 | 3,380円 | 6,430円 |
| 依頼試験 | （2）形状等の測定 白色干渉計による スティッチング（繋ぎ合わせ）（25ショット以内又は100μm以下のもの） [1測定につき] | TF12421 | 5,740円 | 9,630円 |
| 依頼試験 | （2）形状等の測定 白色干渉計による スティッチング（繋ぎ合わせ）（25ショット以内又は100μm以下のもの）（同一条件での追加） [25ショット又は100μmにつき] | TF12422 | 1,300円 | 2,080円 |
| 依頼試験 | （2）形状等の測定 白色干渉計による スティッチング（繋ぎ合わせ）（25ショット以内又は100μm以下のもの）（同一測定での追加解析） [1解析につき] | TF12431 | 810円 | 1,320円 |
03-5530-2193
