電子回路基板の静電気対策

高松 聡裕［発表者］、上野 武司（電子・機械グループ） 、小林 丈士（電子半導体技術グループ）

1.はじめに

  電子機器を構成する電子部品は静電気に弱く、静電気を受けて破壊されることがある。電子部品は、特に、静電気で発生する過電圧、過電流に弱 い。
  そこで、本研究では10MHzの信号で動作する基板を作製し（図1）、その基板へ静電気の誘導を発生させた。そこに静電気対策部品を実装し、対策の有効性を検証した。

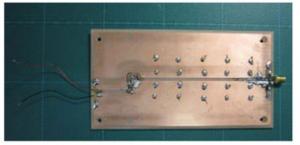

図1 実験基板

2.対策する波形と該当する対策部品

  対策部品を選定するため、静電気試験（IEC61000-4-2）で定義される波形を、静電気試験機を用いて再現した。その時の波形をオシロスコープで読取った（図2）。波形を読取る基板上にゴムシートを敷いて絶縁し、その上に静電気を印加する銅板を配置して静電気を±2kVで印加した。発生した誘導波形をオシロスコープで観察した結果、およそ3.3nsの幅を持つことを確認した。
  上記から、静電気の周波数を、約300MHzと推測した。そこで同周波数領域で効果のある静電気対策部品のコンデンサ、バリスタ、インダクタをインピーダンスアナライザに対して、インピーダンスと位相を測定し、効果がある定数を選定した。

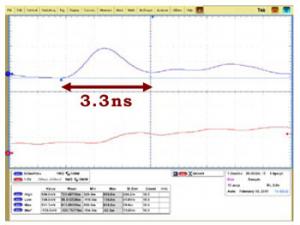

図2 誘導で発生した静電気

3.基板実装時の効果

 10MHzのクロックを用いる基板の信号線に静電気の誘起を発生させ、その信号線に静電気対策を行った。選定した、コンデンサ（1000pF）、バリスタ（9.0V）、インダクタ（1μH）のどれを用いても静電気対策は行える（図3）。しかし、信号を鈍らせてしまった。
  対策を行う上では信号品質を考慮に入れる必要がある。そのため、同基板にツェナーダイオードを用いて対策した。その場合、信号品質を保ったまま、静電気対策が行えることを確認した（図4）。

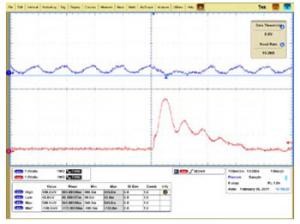

図3 コンデンサで対策

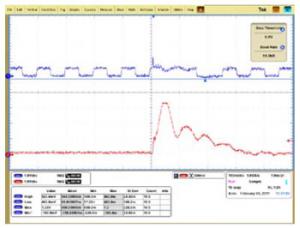

図4 ツェナーダイオードで対策

4.まとめ

  本研究では、静電気により製品内部の電子回路基板が誘導の影響を受け、誤動作や故障を発生させるときに、静電気対策部品を実装することで対策する方法について検証した。対策部品の中でも信号品質を考慮に入れ対策できるのはツェナーダイオードであった。
