ページの先頭です。 メニューを飛ばして本文へ
トップページ > アーカイブス > 防縮・未防縮ウールの観察

防縮・未防縮ウールの観察

印刷用ページを表示する 更新日:2016年12月19日更新

ウールの防縮加工は様々な方法により行われているが、現在はウール表面の疎水部分を薬品処理により削り取って、親水性の樹脂を被覆するという方法が主流である。この処理によりスケールの立ち上がりが押さえられ、フェルト化しにくくなる。その他、スケールを完全に削り取る方法や繊維間をボンディングする方法がある。いずれの場合も、繊維表面の形態が未防縮のウールとは若干異なっており、これを光学顕微鏡で観察することにより防縮ウールかどうかを判断できる。ただし、この試験は判別に熟練を要するため、別記のメチレンブルーによる染色試験と併用して行うことが望ましい。

試験方法

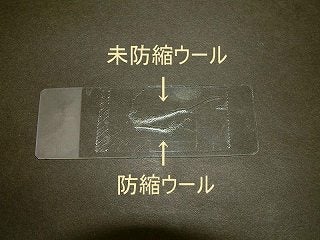

正常部と異常部の繊維をのせたスライドガラスの写真
1)脆化・穴あき部より糸(1cm程度)を取り出し、スライドガラスにのせてセロハンテープを貼りつける。このとき、対照として必ず未防縮ウールも観察する。

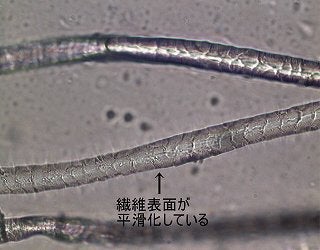

表面が平滑化した繊維の顕微鏡写真
2)光学顕微鏡で観察する(倍率は×500から)。未防縮糸は繊維側面にスケールが確認されるが、防縮ウールでは表面は比較的平滑である(写真は防縮ウール)。

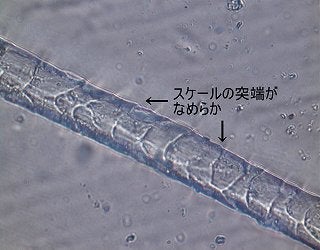

防縮ウールの顕微鏡写真
防縮ウール2)。未防縮ウールと比べてスケールの突端がなめらかである。

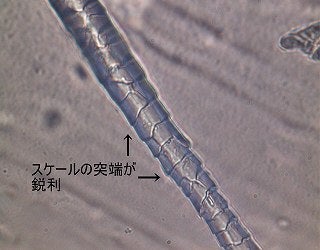

未防縮ウールの顕微鏡写真
未防縮ウール。防縮ウールと比べてスケールの突端が鋭利である。

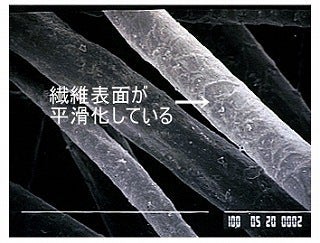

表面が平滑化しているウールの電子顕微鏡写真
参考

防縮ウールの電子顕微鏡写真1)

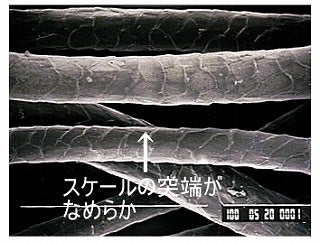

スケールの突端がなめらかなウールの電子顕微鏡写真
防縮ウールの電子顕微鏡写真2)

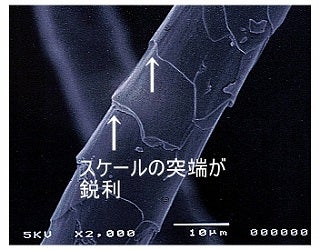

スケールの突端が鋭利なウールの電子顕微鏡写真
未防縮ウールの電子顕微鏡写真


ページの先頭へ
