高電圧試験
電気・電子機器の基礎絶縁技術を向上する高電圧技術の応用
避雷器など使用した高電圧試験は、都産技研の特徴的な技術支援の一つです。高電圧技術を応用し、高付加価値製品の創出を支援します。
高電圧に関するさまざまな技術支援に対応

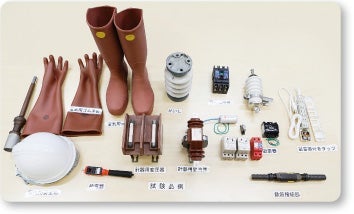

高電圧試験は、変圧器、避雷針、キュービクル式受電設備の高電圧機器や電気用ゴム手袋、長靴等の保安用器具の耐電圧、雷インパルス試験を行っています。また、電子機器に電源から侵入してくる雷サージ対策や電源環境試験も行っています。
依頼試験
- 雷インパルス試験
- 電源高調波電流測定試験
- 絶縁抵抗試験
- 耐電圧試験
- 耐過電流試験
- 電源入力試験
- 絶縁抵抗試験
導入している主な試験装置
交流高電圧発生装置
高圧電線路に使用されるトランス、碍子（がいし）などの各種電力用機器、電気工作物の絶縁性能の試験を行います。
| 出力 | 交流：500kV・500mA |
|---|
雷インパルス電圧発生装置
雷サージ電圧や送電線路での開閉サージ電圧による機器の性能検証装置です。JISやJECなどの国内規格のほかIECなどの国際規格に対応した試験を行います。
| 出力 | 標準雷インパルス電圧：1.2/50μs・±1,400kV, 80kJ 開閉インパルス電圧：250/2,500μs・±1,000kV, 65kJ |
|---|
雷インパルス電流発生装置
避雷器や避雷導体、各種電力用機器などの性能検証装置です。JISやJECなどの国内規格のほか、IECなどの国際規格に対応した試験を行います。
| 出力 | 直撃雷インパルス電流：10/350μs・100kA 標準雷インパルス電流：8/20μs・100kA |
|---|
高電圧実験室の電磁波シールド
高電圧装置から発生する電磁波が周囲の環境に影響しないよう、床・壁・天井および扉・窓に電磁波シールドを施してあります。また、電気ケーブルや空調ダクトなどにも電磁波を通さないようにシールド処理を施してあります。
| 室内寸法 | 長さ：約22m×幅：約13m×高さ：約15m |
|---|---|
| 遮音性能 | 125から500Hzにおいて40dB以上 |
| 電磁波シールド 性能 | 電磁シールド：10kHzから300MHzにおいて60dB以上 |
担当研究員から
基礎絶縁技術を向上する「高電圧試験」
Q.試験の目的はどのようなものですか？
A.
雷などの高い電圧が加わったときに、絶縁破壊が起こったりしないかどうかを調べる試験です。装置は、雷の電圧発生装置、雷の電流発生装置、交流高電圧発生装置があります。絶縁された電気機器などが安全に使用できるかを試験します。
絶縁を確かめる交流高電圧発生装置は、民間企業が独自に持っているところはありますが、公に利用していただけるところは都産技研のみです。
お客さまへのメッセージ
公設機関でこれだけの高い電圧、大きな電流を流せる装置があるのは都産技研だけです。多岐にわたる高電圧に関する試験に対応できる設備を、ぜひご利用ください。
設備に興味がある企業の方は、装置を見るだけでも良いのでお気軽にお越しください。
