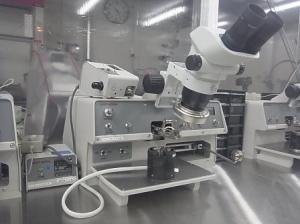

ウェッジワイヤボンダ

印刷用ページを表示する 更新日:2021年8月5日更新
設備利用
機器利用
分類
N:半導体製造・MEMS加工
対象

仕様

ボンディング方式:US+荷重+基板加熱方式
操作方法:X-Y-Z 3軸マニピュレーター
荷重:18g から 90gまで(1stボンドと2ndボンドで各々設定可)
ボンディングツール:45°(Auワイヤ用、Alワイヤ用)
対応ワイヤー:アルミ線(直径25μm)、金線(直径25μm)
スティッチボンディング:1ボンド から 21ボンド まで設定可能
ワーク寸法:5mm から 30mm まで
基板加熱:150℃まで

用途
ワイヤ(Au、アルミ)によるチップ部品の配線
製造者
ハイソル株式会社(WEST BOND,INC)
型番
MODEL-7476D
導入年度
2010
設置場所
本部
グループ
電気技術グループ
試験規格対応
備考
パッド寸法目安:100μm
設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
機器利用 9.2. ワイヤボンダ ウェッジワイヤボンダ[1時間につき] S91211 500円 990円

ウェッジワイヤボンダ

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
